spesifikasies
Sny Spoed: 80m / min
Grafiese formaat ondersteun: DWG, DXF
Toepassing: Laser Sny
Condition: New
Sny Dikte: 0-25mm
CNC of Nie: Ja
Koelmodus: Waterkoeling
Beheer sagteware: Cypcut
Plek van Oorsprong: China Anhui (vasteland)
Handelsnaam: ACCURL
Sertifisering: CE, ISO, SGS

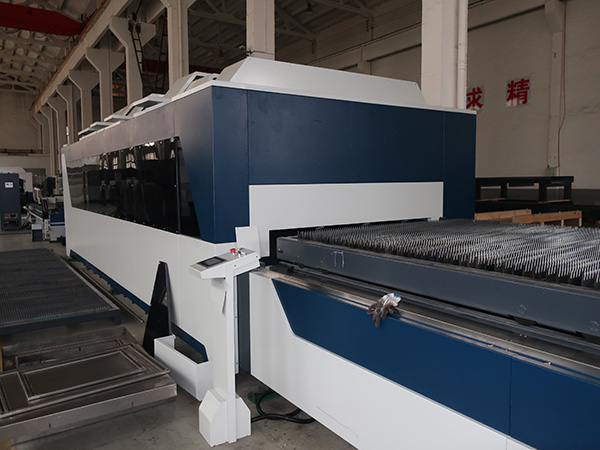

Produknaam: Fiber Laser Tube & Plate cutter
Voeding: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
sny vorm: plaat en pyp
Werkgebied: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tipe: Vesel Lasr Sny
Max posisiesnelheid: 80m / min
Buissny deursnee: 30mm-220mm
Tube sny lengte: Minder as 6m
X, Y-as-posisie-accucy: 0.05mm
X, Y-as herhaalbaarheid akkuraatheid: 0.025mm
Na-verkope Diens Voorsien: Ingenieurs beskikbaar om masjinerie oorsee te bedien
Voordele van die vesel laser sny masjien:
1. Uitstekende padkwaliteit: Kleiner laserpunt en hoë werk doeltreffendheid, hoë gehalte.
2. Hoë sny spoed: Sny spoed is 2-3 keer as dieselfde krag CO2 laser snymasjien.
3. Stabiele hardloop: neem wêreldwye invoervesellasers in, stabiele prestasie, sleutel dele kan 100 000 ure bereik;
4. Hoë doeltreffendheid vir foto-elektriese omskakeling: Vergelyk met CO2 laser snymasjien, vesel laser sny masjien het drie keer foto-elektriese sukses doeltreffendheid.
5. Lae koste: bespaar energie en beskerm omgewing. Foto-elektriese omsettingskoers is tot 25-30%. Lae elektriese kragverbruik, dit is slegs sowat 20% -30% van die tradisionele CO2-lasmasjien.
6. Lae instandhouding: vesellyn oordrag nodig het nie nodig nie lens, bespaar onderhoudskoste;
7 Maklike bewerkings: vesellyn oordrag, geen aanpassing van optiese pad.
Tegniese Parameters
Doeltreffende werksarea (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max pyp deursnee | 200mm (kan aangepas word deur 600mm) | ||
Pyplengte | 6mm | ||
Z-as beroerte | 120 mm | ||
Max posisiespoed | 60 m / min | ||
X, Y-as posisie akkuraatheid | 0,05 mm | ||
X, Y herhaalbaarheid akkuraatheid | 0,025 mm | ||
Laser Bron | 500W / 700w / 750W / 800W / 1000W / 1200W / 2000 Watt | ||
Koolstof staal | ≤10mm | ||
Vleklose staal | ≤ 4mm | ||
aluminium | ≤ 4mm | ||
Standaard konfigurasie
Vesel kragbron | Raycus / IPG | ||
Vesel sny kop | Raytool | ||
Masjien liggaam | TAYOR | ||
Cross Beam | TAYOR | ||
Werktafel | TAYOR | ||
Ratkas | Apex | ||
X, Y Rack and pinion | Swede Linden | ||
Bal skroef | Taiwan Hiwin | ||
spoor | Taiwan Hiwin | ||
Pneumatiese stelsel | Japan SMC | ||
verkoelingsisteem | Tayor | ||
Elektriese komponente | Schneider | ||
Beheer stelsel | CypCut | ||
AC servo motor en bestuurder | Yaskawa | ||
CAD / CAM sagteware | Smart Nest professionele | ||
Snyparameter(700w laser krag in geval)
Laser krag (W) | materiaal | Dikte (mm) | Spoed (m / min) | Snygas |
700w | Vleklose staal | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700w | Koolstof staal | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Totale elektrisiteitskoste
items | Krag (kW) | Totale krag (kw / h) | Totale koste (usd / h) |
laser | 2.9 | ≦ 20.9 | USD2.0 (Rekeninge vir 60% totale lading) |
masjien | 9.5 | ||
koel | 4.5 | ||
Lug kompressor | 4 |
Gas koste
Gas tipe | Prys (USD / silinder) | Kapasiteit (Min / silinder) | Koste (USD / T) | opmerking |
O2 | 2.5 | 60 | 2.5 | 1mm koolstofstaal |
N2 | 4.2 | 15 | 16.5 | 1mm koolstofstaal |
Liquid N2 | 55 | 120 | 4.5 | 1mm vlekvrye staal |
lug | 1.1 (lug kompressor) | Met minder as 2mm koolstofstaal, kwaliteitsny |
Installasie terme
Verkoper personeel sal toesig hou oor die installasie soos volg:
1) installasie en montering
2) Posisionering van masjien en die werktafel
3) Hardloop van kabels en slange uit diens toegangspunt
4) Aansluiting van elektriese kabels en gasspuite aan die masjien
Opleidings terme
Na die inbedryfstelling sal die verkoper tegnikus opleiding begin.
Die kliënt moet voldoende materiaal en verbruiksgoedere verskaf om die opleiding voldoende te maak.
Die opleiding sal uit die volgende dinge bestaan:
1) Oorsig van masjien
2) Beheer funksies en werking
3) Masjien onderhoud en aanpassing
4) Toesighoudende bestuur van masjien
Die opleiding van die masjienoperateur is in ooreenstemming met die installering en inbedryfstelling. Daarom moet personeel te alle tye beskikbaar wees.
