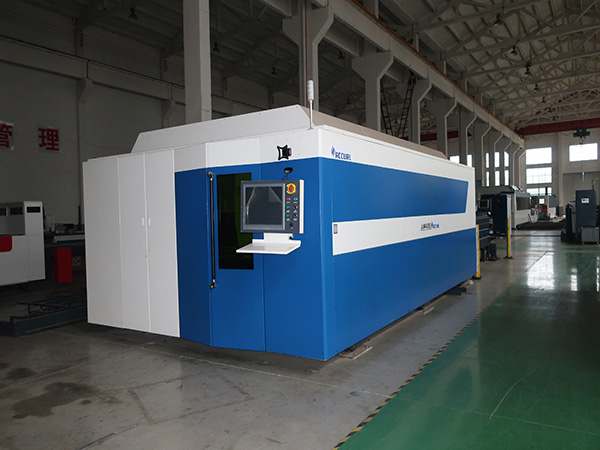

vlekvrye staal vesel laser sny masjien vir plaatmetaal verwerking

Vlekvrye staal vesel laser sny masjien vir plaatmetaal verwerking

spesifikasies

Sny Area: 3000 * 1500mm
Sny Spoed: 30m / min
Grafiese formaat ondersteun: AI, PLT, DXF, BMP, LAS, DXP
Toepassing: Laser Sny
Condition: New
Sny Dikte: 0-30mm
CNC of Nie: Ja
Koelmodus: Waterkoeling
Beheer sagteware: Cypcut
Plek van Oorsprong: Anhui, China (vasteland)
Sertifisering: CE, ISO, SGS, CCC
Garantie: 1 jaar
Laser bron: IPG / Raycus / nNIGHT / MAX
Sny kop: Precitec / Raytools / OSPRI / WSX
Servo-tipe: Servomotor
Koelsisteem: Water Chilller
Laser krag: 500/750/1000/1500/2000 / 3000w of soos aangepas
Werksgebied: 1500 * 3000mm
Sny materiaal: koolstof staal / vlekvrye staal / aluminium / koper
Elektriese komponent: French Schneider
Oordragstelsel: YYC

Produk Aansoek

CL-G3015A CNC-vesel laser snymasjien is 'n volledige stel lasersnit toerusting, wat geïntegreer is met vesel laser, chillers, vesel sny koppe, snymasjiene, beheer stelsel, water stelsel, lug ekstraksie stelsel en so aan. Die hele masjien aanvaar vaste werkstuk en roerende gantry struktuur. Dit is 'n twee-as, drie-as beheerde CNC laser snymasjien. Onder hulle, die XY-as koppeling besef die vliegtuig sny voer Z-as swaai dop werkstuk oppervlak. Vier CNC-asse van die toerusting word gelei deur rolgange, en die snyplaat-deel X, Y, Z-as word aangedryf deur AC servo-ratrak, waarvan die X, Z-as aangedryf word deur AC servo-ratrak. Die hoofbed, Y-stang neem staalstruktuurbundel aan, dinamiese prestasie, waaronder laser snykop, AC servo motor, balskroefpaar, rolgeleier, reduksie-, rat- en rakkers, kies almal bekende handelsmerke. Die CNC-stelsel aanvaar die plaaslike merk laser spesiale numeriese beheer stelsel, stel die professionele sny beheer sagteware en die hulp programmering sagteware. Kompakte struktuur, voldoende styfheid, goeie betroubaarheid en hoë sny doeltreffendheid.
Die CNC vesel laser sny masjien is geskik vir die sny van vlekvrye staal, koolstof staal, legeringstaal, silikon staal, gegalvaniseerde staalplaat, aluminium legering, titanium legering en ander metaal materiale.

Belangrikste kenmerke

1. Bewegende balk gebruik nuwe struktuurontwerp asook nuwe vervaardigingsproses, wat stabiliteit onder hoë versnelling behou het en die extrusie-aluminiumlegering met 'n groot lengte-breedte gemaak het. Dit het met 12% in gewig gedaal en 20% gestyg in styfheid wat vergelykingsbalke vergelyk.
2. CNC-stelsel geskryf met mens-rekenaar interaksie koppelvlak wat aanneem Chinese en Engelse beheer sagteware, het die operasie meer eenvoudig en gerieflik.
3. Die sny area met 'n wye visie aangesien daar drie oop kante is, wat makliker is om rou materiaal te laai en te los. Dit kan in verskillende ruimtes toegepas word.
4. Partiële struktuur wat in elektriese beheerkast gebruik word, kan verskillende ruimtelike reëlings tref.
5. Snykamer aanvaar bewegende rooster om eindelose snywerk akkuraat te besef en beide materiaal en sny tyd te bespaar.
6. Stofverwyderingstruktuur op basis deel word meer doeltreffend aangesien die aangehegte toestel baie naby aan snyarea gemaak is. Dit het ook die stofverwyderingstoestel vermy laser om 'n lang werkslewe te verseker.
7. Hierdie spesiale ontwerp laser sny kop kan hoë doeltreffendheid sny tot materiaal in 'n bepaalde dikte deur die aanpassing van brandpunt, fokus deursnee en balk middellyf sny area, sterk krag, laai materiaal beide voor en agter, alles doen goed om bespaar tyd.

Tegniese Parameters


Snybereik (mm)	1500X3000	1500X4000	1500X6000	2000X4000	2000X6000
X-as slag (mm)	1525	1525	1525	2025	2025
Y Asdraad (mm)	3050	4050	6050	4050	6050
Z-as beroerte (mm)	300	300	300	300	300
XY As Posisionering Akkuraatheid (mm)	± 0,03	± 0,03	± 0,03	± 0,03	± 0,03
Herposisionering Akkuraatheid (mm)	± 0,02	± 0,02	± 0,02	± 0,02	± 0,02
Laserkrag (w)	500/750/1000/1500/2000/3000/4000/6000
